Indicador Digital de Corriente Trifásico Panel Amperímetro Trifásico Incorporado

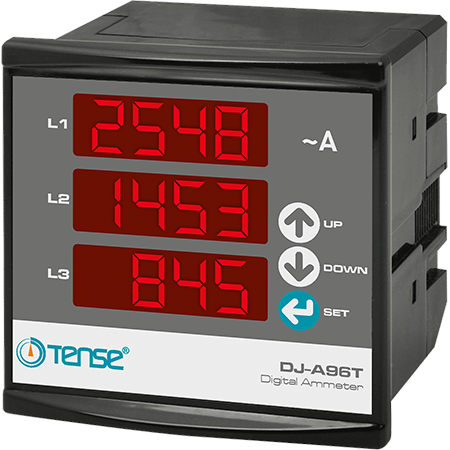

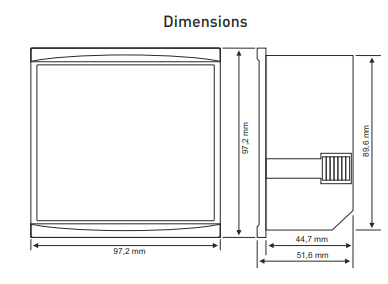

Descripción DJ-A96T - Amperímetro digital trifásico de panel El amperímetro digital trifásico DJ-A96T está diseñado para la monitorización precisa de la corriente en sistemas trifásicos. Puede mostrar la carga instantánea en cada faseL1, L2, L3utilizando transformadores de corriente (TC) externos. El dispositivo ofrece una pantalla clara, una configuración sencilla y un funcionamiento fiable. Características principales Medición de corriente en sistemas trifásicos Lectura separada para las fasesL1, L2, L3 Medición con transformadores de corriente externos Fácil ajuste de la relación del TC Pantalla grande y legible -3×4 dígitos, altura 14 mm Diseño compacto del panel Parámetros técnicos del amperímetro Tensión de alimentación:230 V CA Consumo del aparato:< 4 VA Rango de medición de corriente:0,1...5,5 A Rango de TC admitido: 5/5 A a 5000/5 A Precisión de medida: ±2 Pantalla:LED, 3×4 dígitos, altura 14 mm Dimensiones:97,2 × 97,2 mm Dimensión del recorte:91 × 91 mm Profundidad:45 mm El paquete no incluye transformadores de corriente(pueden adquirirse por separado) Principio de funcionamiento y ajustes Conecte el aparato según el esquema eléctrico. Conecte los transformadores de corriente de acuerdo con la corriente prevista en el sistema (conversión xxxx/5 A). Conecte los cables del TC a los bornes"kx"y"lx".La salida del TC no debe superar los 5 A. Tras conectar la alimentación, mantenga pulsada la tecla"Menú" durante 2 segundos. Utilice los botonesArriba/Abajopara ajustar la conversión de los TC utilizados. Guarde los ajustes pulsando prolongadamente el botón"Menú". Cuando se conecta la carga, el amperímetro empieza a medir y mostrar la corriente. Nota:Los transformadores de corriente deben estar siempre conectados a tierra por razones de seguridad. Características técnicas del relé de salida de estado sólido (En esta ocasión, los parámetros enumerados corresponden al relé de estado sólido; si se desea separarlo, puedo dividirlo). Tipo de relé:estado sólido Tensión de control (entrada):3...32 V DC Tensión de conmutación:24...480 V AC (no apto para motores) Caída de tensión de conmutación:< 3 V Corriente de disparo:5 mA Tensión de la bobina:3...32 V CC Corriente de conmutación máxima:25 A Resistencia de aislamiento:2500 V CA Método de conmutación:conexión cuando la corriente pasa por el paso por cero
