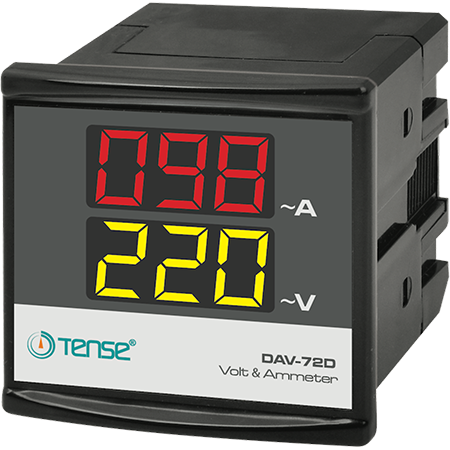

DAV-72D amperímetro y voltímetro digital de montaje en panel para CA 100 amperios, 150V

Descripción Multímetro digital de panel 72x72 mm - TENSE (DAV-72D) Descripción del producto:El DAV-72D es un voltímetro-amperímetro digital combinado monofásico, diseñado para la monitorización continua de la tensión alterna entre fase y conductor neutro y la corriente de carga consumida, medida por un transformador de corriente externo (CT-120, incluido). El instrumento es adecuado para cuadros eléctricos, plantas de fabricación y distribución de energía o sistemas de monitorización. Principio de funcionamiento y utilización: Conexión al conductor de fase y neutro a medir a través de los bornes de medida de tensión. Medida de la corriente mediante un transformador de corriente CT-120 externo, cuyos conductores secundarios se conectan a los bornes K y L de la parte posterior del instrumento. Cuando se aplica corriente, se visualiza lo siguiente: Tensión real de fase (V) Corriente de carga (A) Instalación y configuración: Montaje en panel frontal (recorte 68 × 68 mm) Cableado del CT-120 como se muestra en el diagrama, cable de carga dirigido a través del transformador No utilice otros transformadores de corriente - el instrumento está calibrado específicamente para el CT-120 Especificaciones técnicas: Tensión de funcionamiento:140-270 VCA. Frecuencia de red:50/60 Hz Rango de tensión mostrada:5-300 V CA Rango de corriente medida:1-100 A (a través del CT-120) Precisión: Tensión: ±1 Corriente: ±3 Pantalla:2 líneas, 3 dígitos, altura de caracteres 14 mm Potencia del instrumento:<6 VA Temperatura de funcionamiento:de -20 °C a 55 °C Altitud: hasta 2000 m Conexión:terminales enchufables, sección del cable hasta 1,5 mm². Montaje:panel, frontal Peso:hasta 220 g
